表后止回阀产品说明书
概述
表后止回阀装配于住宅自来水管路水表末端，核心功能为阻断管路反向水流，避免回流水压对水表内部结构造成冲击损伤。阀门接口适配水表活动接头规格，便于水表拆装与检修作业。本产品具有以下优点：阀体、阀帽采用热锻一体成型工艺加工，整体结构致密，力学承压性能稳定；密封组件采用黄铜基体搭配NBR丁腈橡胶密封垫，密封性能稳定，适配常规民用供水温度区间，长期使用老化速率低。
一、技术参数
| 公称压力 | 1.6 Mpa | 壳体试验压力 | 2.4 Mpa |
| 密封试验压力 | 0.8 Mpa | 工作温度区间 | -10℃ ~ 80℃ |
二、零部件材质
- 阀体：HPb59-1铅黄铜
- 阀帽：HPb59-1铅黄铜
- 阀芯：HPb59-1铅黄铜
- 密封垫：NBR丁腈橡胶

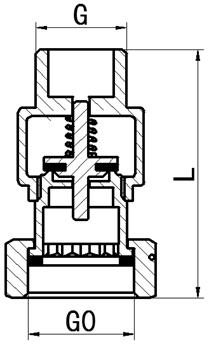

三、内部结构原理
阀门内置弹簧式单向密封结构，正向通水时水流推力顶开阀芯，介质正常流通；管路产生反向水压时，弹簧驱动阀芯压紧密封垫，封闭水路，实现单向截止功能。锻压一体式阀体无拼接缝隙，承压一致性良好。
四、安装操作规范
- 阀门上游管路需配套设置闸阀等切断阀与过滤器，过滤介质内杂质，防止阀芯卡滞；

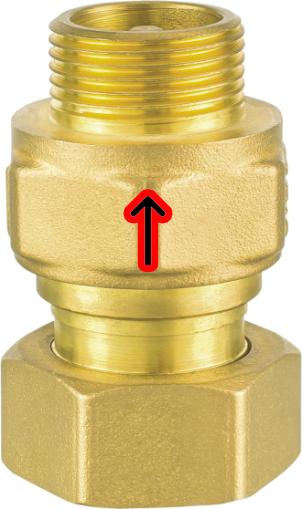

- 安装方向需与阀体标识的流向箭头保持一致，箭头指向为介质出水侧，禁止反向装配；
- 标准安装位置为水表出水末端，与水表活动接头直接对接，减少管路渗漏点位；
- 管路长期停用后恢复供水时，缓慢开启上游闸阀，避免瞬时高压冲击密封组件。
