黄铜可调式减压阀说明书

一、产品概述

本款黄铜减压阀是供水系统管路专用稳压调压阀门，核心作用是调节管道介质压力，通过阀体内部启闭件开合幅度控制水流流量，将过高进水压力降低至稳定设定区间；依靠阀体内部压力平衡结构，即便进水端水压持续波动，也能长期维持出口端压力恒定，杜绝水压过高损坏热水器、净水器、水表等后端涉水设备。

阀体、阀盖、阀杆全部采用HPb59-1黄铜原料恒温热锻一体成型工艺加工，阀体结构致密无砂眼，力学强度高、抗水压冲击、耐腐蚀，适配国内自来水水质长期使用；阀门集成一体式前置过滤结构，可拦截水中泥沙、铁锈、杂质，减少管路堵塞，延长阀门与后端用水设备使用寿命，兼顾调压、过滤双重功能，家装、工程供水场景均可通用。

二、技术参数

备注：当进口压力为1.0Mpa时，出口压力为0.15Mpa-0.45MPa。当进口压力小于1.0MPa时出口压力相应降低。需结合现场进水水压微调。

三、主要零部件材质明细

• 阀体：HPb59-1黄铜，热锻成型，耐压抗腐蚀
• 阀盖：HPb59-1黄铜，一体锻压密封面
• 阀杆：HPb59-1黄铜，耐磨不易变形
• 密封圈：NBR丁腈橡胶，耐自来水老化、密封不漏

四、产品结构图解

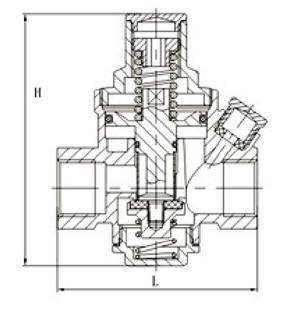

下图为本款减压阀内部结构剖视图，清晰展示调压弹簧、过滤滤芯、密封组件、调节内六角、进出水腔体布局；可直观理解调压原理：旋转顶部调节内六角改变内部弹簧压缩量，同步控制启闭件开合幅度，开度越大出水压力越高，开度越小出水压力越低，配合两端压力表可精准可视化调压。

内部前置过滤滤芯集成于进水口腔体，无需额外加装过滤器，节省管道安装空间，降低整体管路采购成本，是工程批量配套优选稳压阀门。

五、标准化安装与使用操作说明

1、管路安装规范

1. 安装时严格遵循阀体表面箭头标识方向，箭头指向为水流方向，区分进水口、出水口，禁止反向装接；
2. 阀门进出口端均预留压力表安装接口，建议两端配套压力表：出口压力表实时观测稳压后水压，进口压力表监测前端管网进水压力，辅助精准调压；
3. 安装前清理管路内泥沙、焊渣、杂物，避免硬质颗粒划伤内部密封件；阀门建议水平安装，便于后期滤芯清洗与压力调节。

2、出水压力调节步骤

1. 关闭管路前端总闸，泄压后旋开阀体顶部防护铜帽；
2. 选用匹配规格六角扳手旋转内部调节螺杆：顺时针旋转，内部弹簧压缩、启闭件开度变大，出口水压升高；逆时针旋转，弹簧回弹、开度缩小，出口水压降低；
3. 缓慢微调，每次小幅旋转螺杆，开启前端闸阀观测出口压力表，直至压力达到需求值；调节完成后装回顶部防护铜帽，防止磕碰、漏水。

3、前置过滤维护保养

本产品进水端自带一体式前置过滤装置，会持续拦截水中铁锈、泥沙、杂质；长期使用易造成滤芯堵塞、出水流量变小，需根据当地水质定期拆解清洗滤芯：市政自来水建议3~6个月清洗一次，农村自建房浑浊水源建议1~2个月清理一次，清洗完成复位后再投入使用。
